A.PENDAHULUAN
a.Pengertian
- Router
router adalah perangkat jaringan yang berfungsi untuk menentukan rute jalan dari sebuah data yang dikirim didalam jaringan. router berfungsi untuuk menghubungkan 2 atau lebih jaringan yang berbeda.
cara kerja router yaitu apabila ada paket datang dari suatu port , router akan membaca asal dan tujuan paket tersebut dan kemudian meneruskan paket tadi ke alamat tujuannya. namun apabila alamat ip tujuan paket tersebut belum terdaftar di routing table . maka router akan membuang paket tersebut .
- Header paket
sedangkan header paket adalah tanda pengenal dari sebuah data yang dikirim melalui jaringan komputer. misalnya , jika kita memesan barang secara online pastilah ada tanda pengenal di paket tersebut . seperti : nama pengirim, asal paket, tujuan paket dll.
sama halnya dengan data yang dikirim melalui jaringan komputer, disetiap data tersebut juga memiliki tanda pengenal seperti memesan barang di dunia nyata. tanda pengenal tersebutlah yang disebut header.
- VLAN
kemudian vlan adalah kependekan dari virtual lan atau jaringan lan secara virtual. virtual lan digunakan untuk membagi broadcast domain. misalnya kita ingin membuat jaringan lan, maka kita membutuhkan 1 switch yang digunakan untuk 1 subnet lan. dan jika kita ingin membuat 2 jaringan lan , maka kita butuh 2 switch yang masing-masing switch tersebut memiliki subnet tersendiri.
namun untuk mengurangi biaya kita bisa membuat 2 atau lebih jaringan lan hanya dengan 1 switch . yaitu dengan menggunakan vlan atau virtual lan
b.Latar Belakang Masalah
setelah menyelesaikan exam module 1 - 4 , training dilanjutkan dengan module selanjutnya yaitu module 5 - 8. oleh karena itu training dilanjutkan dengan module 5 dan 6.
B.MAKSUD DAN TUJUAN
melanjutkan module selanjutnya , memahami cara kerja router, memahami apa itu header paket, memahami dan membuat vlan
C. BATASAN DAN RUANG LINGKUP PEKERJAAN
- apa itu router
- cara kerja router
- pengertian header paket
- pengertian vlan
- membuat vlan
D. TARGET DAN HASIL YANG DIHARAPKAN
dapat memahami cara kerja router, memahami apa itu header paket dan dapat membuat vlan
E.METODE PELAKSANAAN
- mendengarkan penjelasan dari trainer
- Bertanya
- membuat vlan seperti yang dicontohkan
F.ALAT DAN BAHAN
- laptop
- cisco packet tracer
G. TARGET WAKTU
21.00 - 03.00
H.TAHAPAN PELAKSANAAN
- apa itu router
router adalah perangkat jaringan yang berfungsi untuk menentukan rute jalan dari sebuah data yang dikirim didalam jaringan. router berfungsi untuuk menghubungkan 2 atau lebih jaringan yang berbeda.
jadi tugas router dalam sebah jaringan adalah meneruskan paket ke alamat tujuannya. router sendiri berada di layer 3 osi layer yaitu network.
- cara kerja router
cara kerja router yaitu apabila ada paket datang dari suatu port , router akan membaca asal dan tujuan paket tersebut dan kemudian meneruskan paket tadi ke alamat tujuannya. namun apabila alamat ip tujuan paket tersebut belum terdaftar di routing table . maka router akan membuang paket tersebut .
tidak seperti switch yang apabila ada suatu paket dengan alamat tujuan yang tidak diketahui switch. maka switch akan mem-broadcast paket tersebut , alias mengirim paket tersebut ke semua port yang ada dan apabilaa ada port dengan alamat yang sesuai , barulah device akan menerima paket tadi.
- pengertian header paket
header paket bisa digambarkan seperti tanda pengenal dari sebuah paket yang dikirim melalui jaringan . jika diibaratkan surat. header adalah identitas surat tersebut. seperti asal pengirim, tujuan paket , dll.
ketika router atau switch menerima sebuah paket . yang mereka akan membaca header paket tersebut. kemudian barulah meneruskan paket tadi sesuai ke alamat tujuan pakeet tersebut
- pengertian vlan
vlan atau virtual lan adalah jaringan lan yang berbentuk virtual dan bukan fisikal. jadi kita bisa membuat jaring lan tanpa tambahan switch atau hub. dan hanya membutuhkan 1 switch saja.
vlan berfungsi untuk membagi alamat broadcast domain sehingga router dapat membroadcast suatu paket secara bergiliran ke setiap vlan dan mengurangi kemacetan lalulintas jaringan.
- membuat vlan
untuk membuat vlan di cisco packet tracer kita membutuhkan 1 switch dan 6 pc. dan nantinya dari 6 pc tersebut akan ada 3 vlan yang setiap vlan terdiri dari 2 pc.
caranya :
- buat topologi dengan 1 switch dan 6 pc

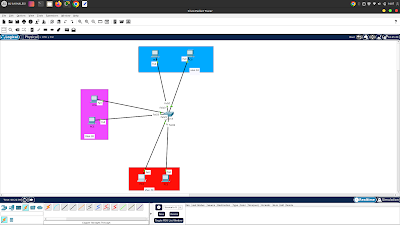

- sambungkan pc ke switch dengan kabel straigth dan mengasih blok warna untuk membedakan antar vlan
- kemudian setting switch
- buka tab CLI
- buat vlan dengan memasukan command [ vlan 10 ],
- kemudian buat tiga vlan yaitu vlan 10 , vlan 20 , vlan 30. dan mengasih name untuj perintahnya kalian bisa liat di gambar bawah ini
- kemudian masuk ke interface port pc 1 dan 2
- kemudian seting port tersebut supaya masuk ke vlan 10 dengan command [ switcport mode access ] kemudian [ switchport acces vlan 10 ].
- lakukan ke port 3 - 4 dan 5 - 6 . masukan port tersebut ke vlan 20 dan 30
- untuk mengecek apakah port sudah masuk ke vlan atau belum bisa dicek dengan command [ do show vlan brief ].
I.TEMUAN PERMASALAHAN SERTA CARA PENYELESAIAN MASALAHNYA.
-
J.KESIMPULAN YANG DIDAPATKAN
vlan merupakan virtual lan yang artinya kita membuat jaringan lan namun secara virtual dan bukan fisikal.
K.REFERENSI
- training cisco
